Jak dobrać kabel do domowej sieci LAN, monitoringu i instalacji RTV-SAT?

Sieć LAN, monitoring oraz instalacja RTV-SAT opierają się na przewodach, które mają różne zadania i różne wymagania. Jeden kabel odpowiada za transmisję danych, inny za przesył sygnału telewizyjnego, a jeszcze inny może obsługiwać kamerę lub urządzenie zasilane przez PoE. Dlatego przy planowaniu instalacji nie warto kupować przewodów przypadkowo ani kierować się wyłącznie ceną. Znacznie ważniejsze są kategoria kabla, sposób ekranowania, miejsce prowadzenia, długość trasy oraz warunki, w których przewód będzie pracował.

Jeżeli instalacja jest wykonywana podczas budowy albo większego remontu, dobrze zaplanować ją z zapasem. Dołożenie kolejnego przewodu po wykończeniu ścian jest trudniejsze i zwykle droższe niż poprowadzenie dodatkowej trasy od razu. Warto więc przemyśleć nie tylko to, gdzie dziś stoi komputer czy telewizor, ale także gdzie w przyszłości może pojawić się kamera, dodatkowy punkt sieciowy, dekoder albo urządzenie wymagające stałego połączenia przewodowego.

Jaki kabel LAN wybrać do domowej sieci internetowej?

Do wykonania sieci LAN najczęściej stosuje się skrętkę komputerową. W domach i mniejszych biurach spotykane są przede wszystkim przewody kategorii 5e i 6. Oba rozwiązania mogą działać poprawnie w typowych zastosowaniach, jednak przy wykonywaniu nowej instalacji warto uwzględnić także przyszłe potrzeby. Jeżeli w sieci będą działać komputery, telewizory, konsole, serwer NAS, punkty Wi-Fi albo kamery IP, dobrze zaplanować odpowiednią liczbę niezależnych przewodów doprowadzonych do punktu centralnego.

Znaczenie ma również sposób wykonania kabla. W zależności od warunków można stosować między innymi przewody UTP lub ekranowane F/UTP. Ekranowanie może ograniczać wpływ zakłóceń, ale powinno być częścią prawidłowo wykonanej instalacji, a nie pojedynczym elementem dobranym przypadkowo. Kable do sieci komputerowej, monitoringu i innych instalacji teletechnicznych można znaleźć w kategorii https://alkan.pl/kategoria-produktu/kable-i-przewody/kable_telekomunikacyjne/. Przy wyborze warto zwrócić uwagę także na długość odcinka i miejsce prowadzenia kabla względem przewodów zasilających.

Kabel kategorii 5e czy 6 - który lepiej sprawdzi się w domu?

Kategoria kabla określa parametry transmisyjne przewodu i jego możliwości w określonych warunkach. Kabel kategorii 5e nadal jest stosowany w wielu instalacjach i może być wystarczający do zwykłej sieci domowej. Kategoria 6 daje jednak większy zapas parametrów i może być rozsądniejszym wyborem, gdy instalacja jest wykonywana od podstaw i ma służyć przez dłuższy czas bez wymiany przewodów.

Nie oznacza to jednak, że sama zmiana kabla na wyższą kategorię automatycznie poprawi działanie sieci. Liczy się cały tor transmisyjny, czyli przewód, gniazda, moduły, patch panel, wtyki oraz sposób wykonania połączeń. Nieprawidłowe zarobienie przewodu albo zbyt mocne zagięcia mogą pogorszyć parametry nawet wtedy, gdy użyto dobrej jakości kabla. Dlatego przy planowaniu sieci warto patrzeć na instalację jako na całość.

Jaki kabel wybrać do kamer IP i monitoringu domu?

W systemach monitoringu opartych na kamerach IP najczęściej wykorzystuje się skrętkę komputerową. Pozwala ona przesyłać dane pomiędzy kamerą a switchem, rejestratorem albo routerem. Jeżeli urządzenia obsługują PoE, tym samym przewodem można również zasilać kamerę. Dzięki temu do punktu montażu nie trzeba prowadzić osobnego przewodu zasilającego, co upraszcza instalację i ogranicza liczbę połączeń.

Przy monitoringu szczególnie ważne jest miejsce prowadzenia kabla. Jeżeli przewód biegnie po elewacji, pod dachem albo na zewnątrz budynku, powinien być przeznaczony do takich warunków. W przypadku trasy prowadzonej w ziemi warto stosować kabel o odpowiedniej powłoce i dodatkowo rozważyć rurę osłonową. Standardowy przewód przeznaczony do wnętrz nie powinien być automatycznie stosowany na zewnątrz tylko dlatego, że pasuje pod względem parametrów sieciowych.

Czy do monitoringu analogowego stosuje się taki sam kabel jak do kamer IP?

Nie zawsze. Kamery IP zwykle korzystają ze skrętki komputerowej, natomiast starsze lub analogowe systemy monitoringu mogą wykorzystywać przewody koncentryczne albo specjalne przewody łączące tor sygnałowy z zasilaniem. Dlatego przed zakupem kabla trzeba sprawdzić, jaki standard obsługuje konkretny rejestrator i kamera. Nie warto dobierać przewodu wyłącznie na podstawie wyglądu złącza.

Jeżeli instalacja dopiero powstaje, dobrze przemyśleć także jej możliwą późniejszą rozbudowę. W wielu przypadkach sieć oparta na skrętce daje większą elastyczność, ponieważ ten sam typ przewodu może być wykorzystany również do innych urządzeń sieciowych. Nie oznacza to jednak, że każdy kabel można stosować zamiennie. Ostateczny wybór zawsze powinien odpowiadać wymaganiom sprzętu i warunkom montażu.

Jaki kabel koncentryczny wybrać do instalacji RTV-SAT?

Do telewizji naziemnej i satelitarnej stosuje się kabel koncentryczny. Jego zadaniem jest przesłanie sygnału pomiędzy anteną, multiswitchem, rozgałęźnikiem, gniazdem a odbiornikiem. Przy wyborze warto zwrócić uwagę na jakość ekranowania, tłumienie oraz przeznaczenie przewodu. Ma to znaczenie szczególnie wtedy, gdy trasy są długie albo instalacja obejmuje kilka pomieszczeń.

W instalacji RTV-SAT dobrze unikać przypadkowych, najtańszych kabli niewiadomego pochodzenia. Słabe ekranowanie może zwiększać podatność na zakłócenia, a duże tłumienie może pogarszać jakość sygnału na dalszych odcinkach. Jeżeli przewód będzie prowadzony na zewnątrz, trzeba wybrać wariant przeznaczony do takich warunków. Tak samo jak przy skrętce, miejsce montażu ma duże znaczenie dla trwałości całej instalacji.

Jak zaplanować instalację RTV-SAT w kilku pomieszczeniach?

Dobrym rozwiązaniem jest prowadzenie przewodów od jednego punktu centralnego do poszczególnych gniazd. Taki układ ułatwia późniejsze podłączenie rozgałęźników, multiswitcha albo innych elementów instalacji. W salonie warto przewidzieć więcej niż jeden przewód koncentryczny, zwłaszcza jeśli ma tam działać dekoder z kilkoma tunerami albo instalacja satelitarna o bardziej rozbudowanej konfiguracji.

Podczas remontu opłaca się także zostawić dodatkowy przewód lub pustą rurę instalacyjną. Zajmuje niewiele miejsca, a w przyszłości może ułatwić dołożenie kolejnego toru bez kucia ścian. Przy rozbudowanych instalacjach RTV-SAT takie przygotowanie potrafi znacznie uprościć późniejsze zmiany i pozwala uniknąć prowadzenia kabli po powierzchni ścian.

Czy przewody LAN, RTV-SAT i zasilające można prowadzić razem?

Nie powinno się prowadzić wszystkich przewodów bezpośrednio obok siebie bez uwzględnienia ich funkcji i wymagań instalacyjnych. Kable zasilające mogą być źródłem zakłóceń dla przewodów transmisyjnych, dlatego dobrze zachować odpowiednie odległości i unikać długiego prowadzenia skrętki równolegle do przewodów energetycznych. Jeżeli trasy muszą się przecinać, warto ograniczać odcinek wspólnego przebiegu do minimum.

Podobna zasada dotyczy przewodów RTV-SAT. Dobre ekranowanie pomaga ograniczać zakłócenia, ale nie zastępuje prawidłowego prowadzenia tras. W większych instalacjach warto od razu rozdzielić kable zasilające, sieciowe i antenowe na osobne strefy albo kanały. Ułatwia to również późniejsze prace serwisowe i zmniejsza ryzyko pomyłek podczas rozbudowy.

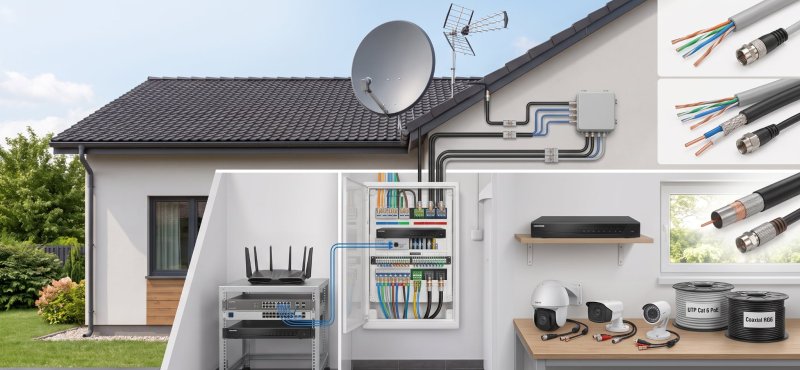

Jak zaplanować punkt centralny dla sieci LAN, monitoringu i RTV-SAT?

W domu dobrze wyznaczyć jedno miejsce, do którego będą schodziły się przewody z poszczególnych pomieszczeń. Może to być szafa teletechniczna, wnęka techniczna albo wydzielony fragment pomieszczenia gospodarczego. W takim punkcie można umieścić router, switch, patch panel, rejestrator monitoringu, zasilanie PoE, rozgałęźniki lub multiswitch.

Taki układ ułatwia zarządzanie całą instalacją. Każdy przewód można opisać i przypisać do konkretnego pomieszczenia lub urządzenia. Jeżeli w przyszłości trzeba będzie zmienić router, switch albo konfigurację monitoringu, większość prac da się wykonać w jednym miejscu. To znacznie wygodniejsze niż szukanie przypadkowych połączeń ukrytych w kilku puszkach lub za meblami.

Ile kabli warto doprowadzić do salonu, gabinetu i punktów kamerowych?

Nie warto ograniczać się do jednego przewodu LAN na pomieszczenie, zwłaszcza w miejscach, gdzie będzie działać kilka urządzeń. W salonie można przewidzieć osobne przewody do telewizora, konsoli, dekodera i punktu dostępowego. W gabinecie przydatne mogą być dwa lub trzy gniazda sieciowe, szczególnie jeśli oprócz komputera ma tam działać drukarka sieciowa, telefon IP albo inne urządzenie.

Do każdej kamery IP najlepiej poprowadzić osobny przewód do punktu centralnego albo switcha. Warto także zostawić zapas w miejscach, gdzie w przyszłości może pojawić się dodatkowa kamera. Koszt dodatkowego kabla na etapie budowy jest niewielki w porównaniu z późniejszym prowadzeniem nowej trasy po elewacji albo wewnątrz gotowego budynku.

Na co zwrócić uwagę przy zakupie kabli do LAN, monitoringu i RTV-SAT?

Najważniejsze są parametry przewodu oraz zgodność z przeznaczeniem. W przypadku sieci LAN znaczenie mają kategoria, ekranowanie i sposób wykonania kabla. Przy monitoringu trzeba dodatkowo uwzględnić możliwość zasilania PoE oraz warunki montażu. W instalacji RTV-SAT ważne są tłumienie, ekranowanie i jakość przewodu koncentrycznego.

Warto również sprawdzić, czy kabel jest przeznaczony do wnętrz, na zewnątrz czy do prowadzenia w ziemi. Ten sam typ przewodu może występować w kilku wersjach różniących się powłoką i odpornością na warunki otoczenia. Dobrze dobrane kable telekomunikacyjne pozwalają uniknąć wielu problemów po zakończeniu prac i tworzą podstawę instalacji, którą łatwiej później rozbudować bez wymiany całego okablowania.
